x射线安检机图像颜色定义
返回列表 来源: 安检机 作者: 徐彬 编辑: 徐彬 发布日期: 2020-03-30 14:24

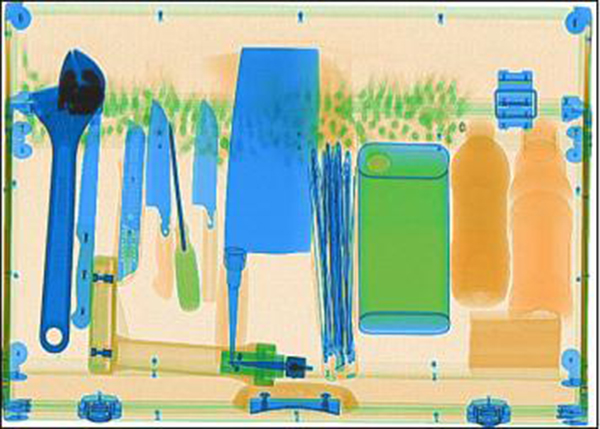

物品经过X射线的穿射后,X 射线安检机设备按照物质等效原子序数范围 ,赋予物品一定的颜色, 并在显示器上显示。在显示器上显示的图像从广义上分为4: ①橙色;②蓝色 :③绿色:④红色。 X射线设备对等效原子序数小于10 的有机物赋予橙色,对等效原子序数大于18 的无机物赋予蓝色,对介于两类材料之间的物质或这两类材料的混合物赋予绿色。

X射线安检机

(1)红色一非常厚、X射线穿不透的物体

图像显示为红色的物体主要是密度大或体积厚的物体。因为密度较大,体积较厚严重削弱X射线的穿透力,X 射线无法有效地穿透物体,就会使探测板无法正常接收X射线。这时探测板将向CAG 板发出信号 ,经过DSPALU vGA 板处理后,将以红色的图像显示在x射线安检机显示器上。

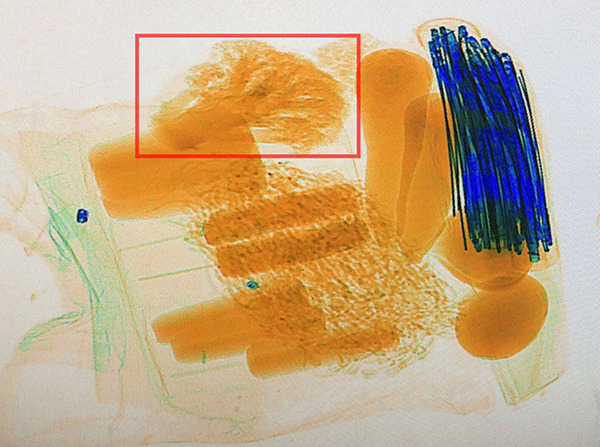

(2)橙色—有机物(原子序数小于10的物质 )

橙色是有机物在显示器上显示的颜色,常见的有机物如水、油、炸药、油漆和香蕉水等物体。在X射线安检机的使用规则中规定有机物是指由原子序数小于 10的化学元素组成的物体,这些物体主要是由氢、碳、氮和氧组成。无论任何物质只要其组成元素中大部分的元素是由这4种元素组成 ,则显示在x射线安检机显示器上的图像颜色均为橙黄色、暗黄色和土黄色。

X射线安检机

X射线安检机判断一个物品是否是有机物,最主要是根据其在x 射线安检机显示器上显示的形状和颜色,由于有机物数量繁多,形状多样 , 相似性强,所以判断起来比较麻烦。例如炸药尤其是TNT炸药, 其形状和显示的颜色与肥皂极为相似 ,判断起来颇为困难,这就要求安检人员不但要了解其形状和显示颜色, 还要根据它周围所在的物品来判断。另外各种油类放在相同的容器内显示的图像颜色也差不多。

(3)绿色一混合物(原子序数在10-17之间的物质 ),以及有机物与无机物的重叠部分

绿色为混合物的颜色,主要的物质为铝、硅。在X射线安检机的使用规则中将混合物定义为原子序数在 10-17 之间的物质。另外无机物与有机物重叠时也可能显示为绿色。这时就需要用无机物与有机物剔除键来判断物体性质。

(4)蓝色一一无机物(原子序数大于10的物质 )

蓝色为无机物的颜色,如铁、铜、锌、钢等都为无机物,违禁品中的刀、枪等主要由无机物组成。在 X 射线安检机的使用规则中将无机物定义为由原子序数大于18的元素组成的物质。由于无机物的密度由小到大相差甚远, 所以不同无机物在x 射线安检机上显示的蓝色按其密度的大小分为浅蓝色、蓝色和深蓝色。

X射线安检机

观察无机物的最好办法是用黑白显示器观察,因为黑白显示器显示的颜色比较单一,只是灰度不同 , 更有利于看清楚物体的形状,尤其适合对刀枪的检查
