安检机成像是如何形成的
返回列表 来源: 安检机成像 作者: 徐彬 编辑: 徐彬 发布日期: 2020-04-02 14:09

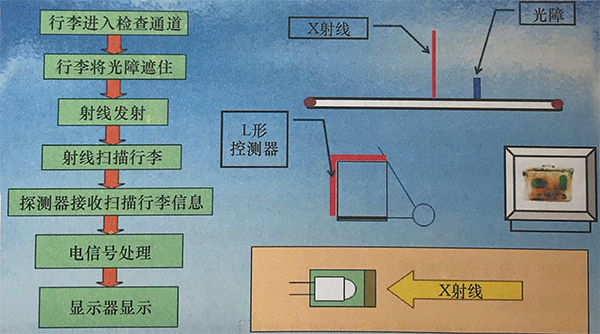

  X射线之所以能使物品在安检机成像,一方面是基于X射线的特性,即其穿透性、荧光效应和摄影效应;另一方面是基于各种物品有密度和厚度的差别,由于存在这种差别,当X射线透过各种不同物品时,就会使X射线安检机探测板接收到的X射线量产生强弱差异,同时X射线安检机根据物质具有的不同原子序数,赋予物质不同的颜色。这时探测板将向CAC板发出信号,经过DSP、ALU和VGA板处理后,安检机成像就形成了颜色对比不同的图像。

安检机成像
  安检机成像的形成,应具备以下三个基本条件:第一,X射线应具有一定的穿透力,这样才能穿透被照射的物体;第二,被穿透的物体,必须存在密度和厚度的差异,这样,在穿透过程中被吸收后剩余下来的X射线量,才会是有差别的;第三,这个有差别的剩余X射线,仍是不可见的,还必须经过显像这一过程,例如经安检机成像显示屏显示才能获得具有颜色对比层次差异的X射线图像。
  物体组织结构和形态不同,厚度也不一致,其厚与薄的部分,或分界明确,或逐渐变化,厚的部分,吸收X射线多,透过的X射线少,薄的部分则相反,因此,在安检机成像显示屏上会出现颜色对比和明暗差别。

安检机成像
  (1)X射线透过梯形物体时,厚的部分,X射线吸收多,透过的少,荧光屏上呈深色薄的部分相反,呈浅色。深与浅间界限分明。
  (2)X射线透过三角形物体时,其成影与梯形体成影情况相似,但深浅色是逐步过渡的无清楚界限。
  (3)x射线透过管状物体时,其外周部分,X射线吸收多,透过的少,呈深色,其中间呈浅色,深与浅界限较为清楚密度和厚度的差别是产生影像对比的基础,是X射线成像的基本条件。
